ZS系列粉碎制砂机

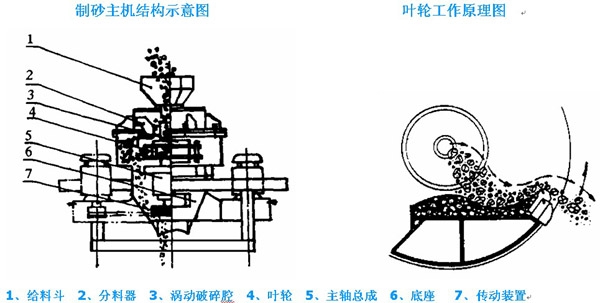

结构及工作原理图：
其基本原理为：
电机通过三角带带动中心立轴，使叶轮产生高速旋转。物料通过叶轮时产生高速离心运动，使物料获得动能，并高速射出，射出的物料在破碎腔得到粉碎。
连续物料沿中心通道全部进入高速旋转叶轮，在离心力的作用下填充死角，形成永久性物料保护曲面，一方面曲面保护飞盘免受磨损，另一方面物料沿此曲面进行物料间的高速摩擦和碰撞，并抛射进入破碎腔，使物料之间产生强烈碰撞。同时破碎腔内形成物料曲面，碰撞的物料沿曲面向下返，与叶轮抛出的物料形成二次碰撞，最后沿下腔体流出，多数物料是经过了二次或多次碰撞摩擦使物料得到粉碎和整形的，此过程很少与机体（铁）接触，因此最终产品铁污染小，最大限度的保持了原物料纯度。另外物料受到冲击破碎，破碎能或破碎力取决于动能1/2mv2或动量mv,从公式可知，破碎能与质量(m)成正比，还与速度的平方（v2）成正比，当质量（选定的物料）一定时，提高速度可使破碎能大大提高。本机最大限度优化提高了飞盘转速，飞盘通道也采用了特殊的减磨结构，可使物料抛射速度高达100米/秒。
设备特点：
1、生产物料粒形好，无针状和片状颗粒，颗粒无微裂纹，单颗粒硬度高。
2、生产物料堆积密度高，颗粒表面清洁度好。由于物料的粉碎是自身碰撞，无其它介质掺入，基本保证了原料的本身纯度；又因为粉碎过程中的风选作用，能有效的除去比重较轻或较细的杂质，因而具有提纯效果。
3、与球磨、对辊和颚破等老工艺方式相比，具有高产高效优点，特别在磨料和耐火材料行业，采用ZS系列机型生产的产品是传统粉碎工艺形式所不可替代的，随着磨料和耐火材料对产品质量要求的提高，采用ZS系列生产工艺必将代替老的传统工艺。
4、设备磨损小、噪音小，运转平稳，易损件使用寿命长。
5、采用了特殊的机械密封形式，可靠的保证了运动副的使用寿命。
应用范围：
ZS系列制砂机广泛适用于破碎各种硬、脆物料，如铁矿石、铜矿石、金银矿石、钼矿石、铅锌矿石、钨矿石、锰矿石、碳化硅、刚玉、熔融玻璃、碳化硼、石榴石、金属硅、石英、莫来石、焦宝石、玻璃原料、耐火材料、陶瓷、水泥、人工制砂、滑石、橄榄石、长石、萤石、石灰石、钢渣等多种特硬、中硬及磨蚀性物料的细碎与中碎作业，是一种高效节能的细碎、粗磨设备。
